Principio de funcionamiento
Según las diferencias en los coeficientes de solubilidad y difusión de varios gases en aire comprimido en módulos de membrana, la velocidad de permeación relativa de los gases que pasan a través del módulo de membrana varía. Los gases con tasas de permeación más rápidas, como el hidrógeno y el oxígeno, se enriquecen en el lado de permeación del módulo de membrana, mientras que los gases con tasas de permeación más lentas, como el nitrógeno y el argón, se enriquecen en el lado de estancamiento de la membrana, logrando el objetivo de separación de oxígeno y nitrógeno.
Características técnicas
+El aumento de los componentes de la membrana puede ampliar la producción de nitrógeno del sistema.
+ Controlador de programa inteligente PLC importado, funcionamiento totalmente automático.
+La pureza se puede ajustar libremente mediante un caudal entre el 95% y el 99,9%.
+Componentes de membrana originales importados, solo se necesitan unos minutos desde el arranque hasta el suministro normal de gas, y la vida útil del conjunto de membrana puede alcanzar hasta diez años. +Estructura ligera, compacta y de fácil instalación.

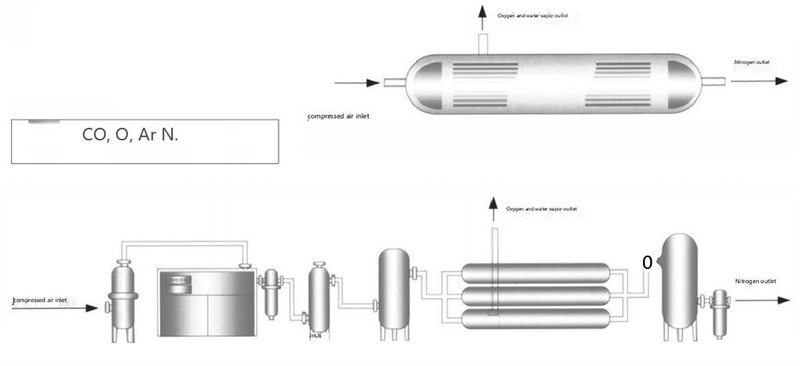

Flujo de procesos del sistema
Diagrama del principio de trabajo de separación de membranas HO
La tasa de penetración relativa de "rápido" es "lenta"
Sistema de purificaciónSistema de separación de membranasSistema de amortiguación
Principales especificaciones técnicas
|
+Producción de nitrógeno
|
5-2000 Nm³/h
|
|
+Pureza del nitrógeno
|
95~99,9%
|
|
+Presión de salida de nitrógeno
|
≤1,2 MPa
|
|
+Punto de rocío
|
-48℃~-73℃
|
Parámetros principales del generador de nitrógeno de membrana tipo BAM-A: Pureza 95%
| Modelo |
Producción de N (Nm/h)
|
Consumo efectivo de gas (Nm³/min)
|
|
BAM10-95
|
10
|
0,35
|
|
BAM20-95
|
20
|
0,7
|
|
BAM₄ 0-95
|
40
|
1.4
|
|
BAM60-95
|
60
|
2.0
|
|
BAM100-95
|
100
|
3.6
|
|
BAM150-95
|
150
|
5.3
|
|
BAM200-95II
|
200
|
7
|
|
BAM300-95
|
300
|
10,5
|
|
BAM₄ 00-95
|
400
|
14
|
|
BAM600-95II
|
600
|
21
|
|
BAM800-95
|
800
|
28
|
|
BAM1000-95
|
1000
|
3
|
|
BAM1500-95
|
1500
|
52,5
|
|
BAM2000-95
|
2000
|
70
|
|
BAM2500-95
|
2500
|
87,5
|
|
BAM3000-95
|
3000
|
105
|
|
BAM3500-95
|
3500
|
122,5
|
Tabla de parámetros principales para la generación de nitrógeno por membrana tipo BAM-B, pureza del 97 %
|
Modelo
|
NProducción(Nm³/h)
|
Consumo efectivo de gas (Nm³/min)
|
Sistema de purificación de aire
|
|
BAM10-97
|
10
|
0,44
|
BA-0,5
|
|
BAM20-97
|
20
|
0,87
|
BA-1 dos
|
|
BAM40-97
|
BO
|
1.8
|
BA-2
|
|
BAM60-97
|
60
|
2.7
|
BA-3
|
|
BAM100-97
|
100
|
4.5
|
BA-6
|
|
BAM150-97
|
150
|
6.6
|
BA-8 dos
|
|
BAM200-97
|
200
|
8.7
|
BA-10
|
|
BAM300-97
|
400
|
17,5
|
BA-20
|
|
BAM600-97
|
600
|
26,5
|
BA-30
|
|
BAM800-97
|
800 dos
|
35,5
|
BA-40
|
|
BAM1500-97
|
1500
|
67,5
|
BA-80
|
|
BAM2000-97
|
2000
|
90
|
BA-100
|
|
BAM2500-97
|
2500
|
112,5
|
BA-120
|
|
BAM3000-97
|
3000
|
135
|
BA-150
|
|
BAM3500-97
|
3500
|
157,5
|
BA-170
|
Tabla de parámetros principales para la generación de nitrógeno por membrana de tipo estándar BAM, pureza 99,5 %
|
Modelo
|
Producción de N2 (Nm³/h)
|
Consumo efectivo de gas (Nm³/min)
|
Sistema de purificación de aire
|
|
BAM5-295
|
5
|
0,42
|
BA-0,5
|
|
BAM10-295
|
10
|
0,82
|
BA-1
|
|
BAM20-295
|
20
|
1.6
|
BA-2
|
|
BAM40-295
|
40
|
3.3
|
BA-6
|
|
BAM60-295
|
60
|
5
|
BA-6
|
|
BAM80-295
|
80
|
6.6
|
BA-8
|
|
BAM100-295
|
100
|
8.3
|
BA-10
|
|
BAM150-295
|
150
|
12,5
|
BA-16
|
|
BAM200-295
|
200
|
16,5
|
BA-20
|
|
BAM300-295
|
300
|
24,5
|
BA-26
|
|
BAM400-295
|
400
|
32,8
|
BA-40
|
|
BAM500-295
|
500
|
41
|
BA-50
|
Nota: Los datos anteriores se basan en un punto de referencia de diseño de 0,8 MPa (G), 99,5 % de nitrógeno de materia prima, temperatura ambiente de 20℃, elevación de 0 metros y 80 % de humedad relativa.
