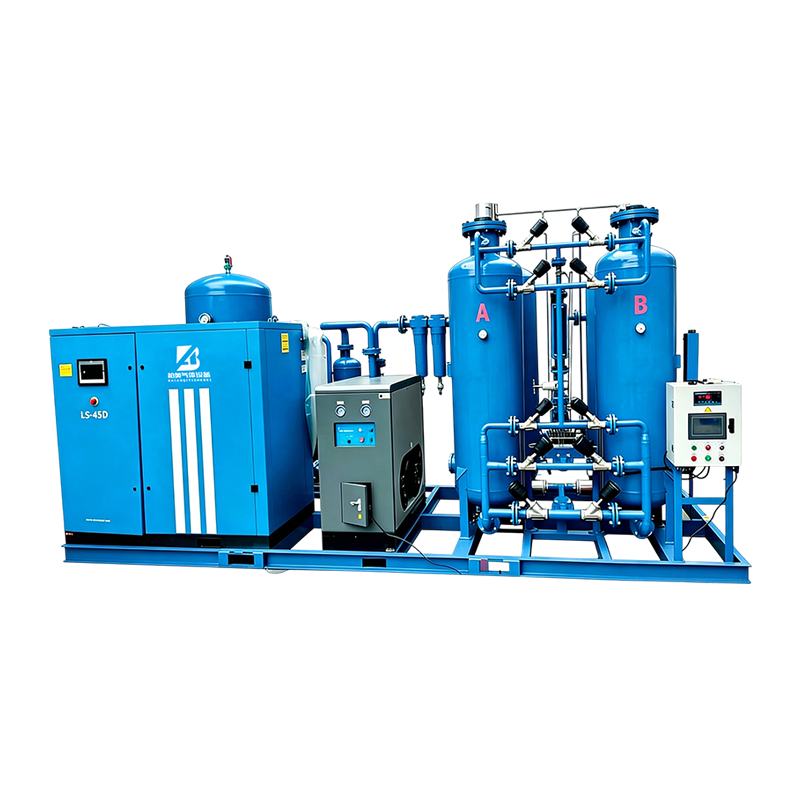

Generador de oxígeno por adsorción por oscilación de presión BAO

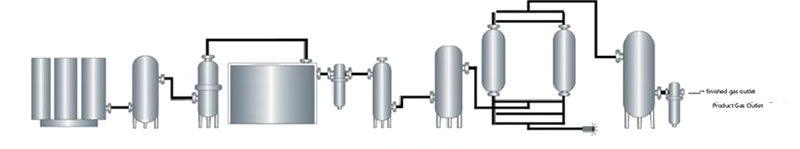

Diagrama de flujo de procesos del sistema

Técnico principal

Principio de funcionamiento

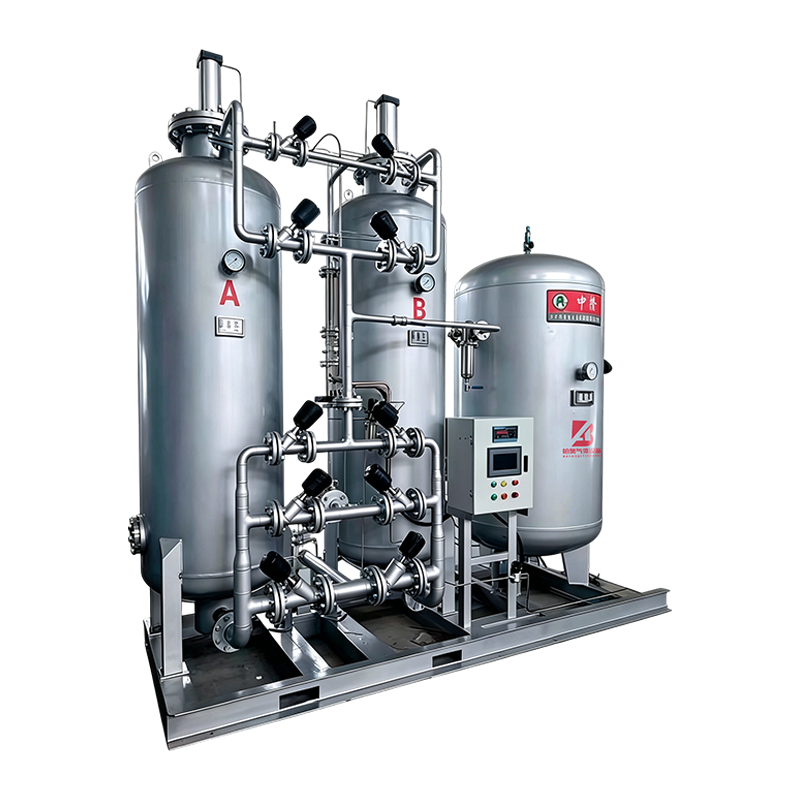

Este generador de oxígeno, cuidadosamente desarrollado basándose en el principio de adsorción por cambio de presión "PSA", utiliza tamices moleculares de zeolita generadores de oxígeno de alta calidad como adsorbentes para separar y producir oxígeno directamente del aire a temperatura ambiente. El aire comprimido, después de la purificación y el pretratamiento de secado, logra la separación de oxígeno y nitrógeno bajo adsorción por cambio de presión (PSA). Debido a las características de adsorción selectiva de los tamices moleculares, el nitrógeno se adsorbe dentro del tamiz molecular, mientras que el oxígeno se enriquece en la fase gaseosa y sale como producto. Este sistema está equipado con dos torres de adsorción: una para adsorción y producción de oxígeno, y otra para desorción y regeneración, alternándose en un ciclo para producir oxígeno de forma continua.

Tabla principal de parámetros técnicos

Pureza de oxígeno tipo BAO93 90~93%

Nota: Los datos anteriores se basan en un estándar de diseño de 0,8 MPa (G) de aire crudo, una temperatura ambiente de 20℃, una elevación de 0 metros y una humedad relativa del 80%. La huella del equipo no incluye componentes de purificación. (Sujeto a las especificaciones finales de diseño)

Características técnicas

1. Utilizando la adsorción por cambio de presión como principio principal del proceso, es maduro y confiable.

2. Configuración razonable de todos los componentes relacionados del sistema, baja tasa de fallas.

3. Diseño de proceso perfecto, efecto de uso óptimo.

4. Dispositivo de ventilación de oxígeno inteligente entrelazado y no calificado para garantizar la calidad del oxígeno del producto.

5. Máquina completa enviada directamente desde la fábrica, no se requiere instalación de cimientos interiores.

6. El emparejamiento y la instalación de tuberías son convenientes.

7. Cambio de ciclo variable, con pureza ajustable dentro de un rango determinado.

8. Componentes internos razonables, distribución uniforme del flujo de aire y menor impacto del flujo de aire a alta velocidad.

9. Las medidas únicas de protección de tamices moleculares prolongan la vida útil de los tamices moleculares de zeolita.

10. Caudal opcional del dispositivo de oxígeno, sistema de ajuste automático de pureza, sistema de control remoto, etc.

11. Fácil de operar, estable de ejecutar, altamente automatizado y capaz de operar sin tripulación.
