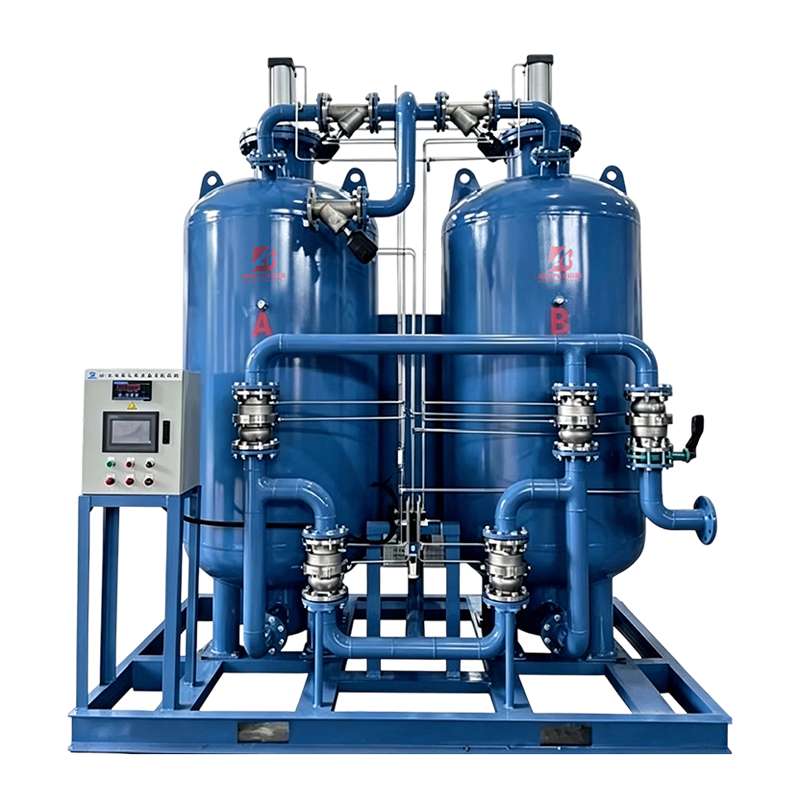

El equipo de desoxigenación por adsorción por cambio de presión y producción de nitrógeno tipo BAN se basa en el principio de adsorción por cambio de presión, utilizando tamices moleculares de carbono de alta calidad como adsorbentes para obtener nitrógeno directamente del aire comprimido.
Ventajas
1. Listo para usar, operación conveniente
2. Alta eficiencia y ahorro energético, funcionamiento económico
3. Alta pureza ajustable, amplia gama
4. Monitoreo inteligente, sin preocupaciones

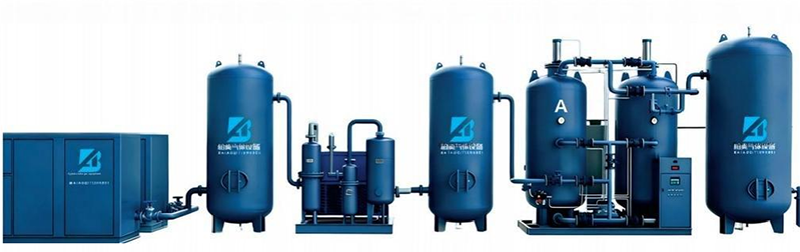

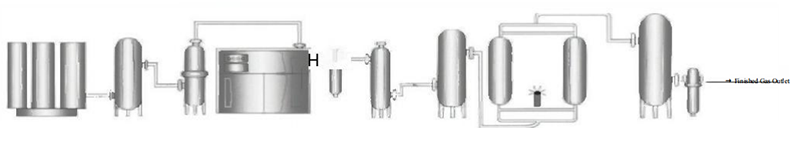

Proceso del sistema
|
Compresor de aire |
Sistema de purificación |
Sistema de adsorción |
Sistema de búfer |
Técnico principal
|
+Caudal de nitrógeno |
5~3000 Nm³/h |
|
+Pureza del nitrógeno |
95~99,999% |
|
+Presión de nitrógeno |
0,1~0,8 MPa (ajustable) |
|
+Punto de rocío |
-40~-73℃ (presión atmosférica) |
Principio de funcionamiento
Basándose en el principio de adsorción por cambio de presión, se utilizan tamices moleculares de carbono de alta calidad como adsorbentes. Bajo cierta presión, debido a los efectos cinéticos, las tasas de difusión de oxígeno y nitrógeno en los tamices moleculares de carbono difieren significativamente. El oxígeno es adsorbido en gran medida por los tamices moleculares de carbono, mientras que las moléculas de nitrógeno se enriquecen en la fase gaseosa, lográndose la separación oxígeno-nitrógeno.
Dado que la capacidad de adsorción de oxígeno de los tamices moleculares de carbono varía significativamente con la presión, la reducción de la presión desorbe las moléculas de oxígeno adsorbidas por los tamices moleculares de carbono, regenerando los tamices moleculares de carbono para su reciclaje repetido.
Se adopta un proceso de dos torres de adsorción, una torre adsorbe y produce nitrógeno y la otra torre desorbe y regenera, alternando en un ciclo para producir continuamente nitrógeno de alta calidad.
Presión de desigualdad
Proceso de ecualización
Proceso de igualación de presión
Proceso tradicional de ecualización de igual presión
Proceso tradicional de igualación de presiones de igualdad
Técnico
1. El proceso avanzado de ecualización de presión desigual mejora la tasa de utilización del tamiz molecular de carbono y reduce directamente el consumo de aire comprimido.
2. Los componentes internos avanzados garantizan una distribución uniforme del flujo de aire y reducen su impacto.
3. La empresa Bai'ao coopera con conocidos fabricantes de tamices moleculares nacionales y extranjeros y puede seleccionar los productos más eficientes energéticamente según las condiciones de trabajo del usuario.
4. El método de tratamiento de fuente de gas más confiable garantiza la eficiencia de adsorción y la vida útil de los tamices moleculares.
5. La tecnología de llenado por estiramiento y torsión hace que el llenado del tamiz molecular de carbono sea más uniforme y denso y reduce el coeficiente de fricción al punto más bajo. Mejorar la confiabilidad del funcionamiento a largo plazo de toda la máquina.

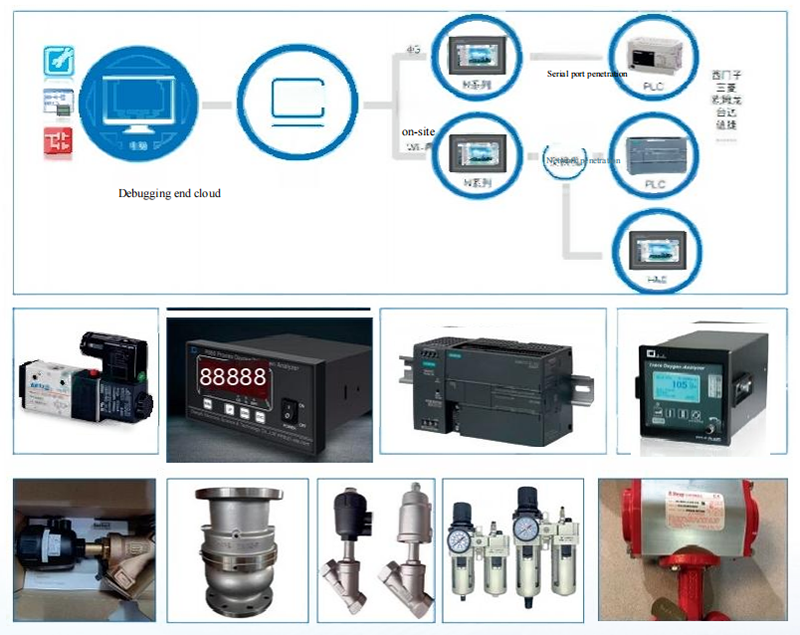

6. Adopción del control automático del programa PLC de Siemens. Además, se puede ajustar según la pureza del nitrógeno y la interfaz reservada se puede controlar de forma remota con una computadora.
7. Las válvulas son garantías confiables para el funcionamiento estable de los equipos, con rápida velocidad de apertura y cierre, bajo consumo de gas, estructura simple, buen rendimiento de sellado, fácil instalación y mantenimiento y larga vida útil del asiento de la válvula.
8. Al adoptar una tecnología avanzada de compresión automática de cilindros, se emite una señal de alarma cuando hay escasez de tamiz molecular de carbono en la torre de adsorción. Recuerde a los usuarios que lo manipulen con prontitud y eviten la pulverización de tamices moleculares de carbono. Ampliar la vida útil.
9. Dispositivo de ventilación automática de nitrógeno no calificado (opcional)
10. La selección de componentes de marcas conocidas garantiza la calidad de los productos de los usuarios y garantiza la estabilidad a largo plazo de la producción de nitrógeno, la pureza y la presión.
Áreas de aplicación y usos del nitrógeno
Industria electrónica: Protección contra nitrógeno para la producción de semiconductores y componentes electrónicos
Tratamiento térmico: recocido brillante, calentamiento protector, sinterización de materiales metalúrgicos y magnéticos, etc
Industria alimentaria: Equipado con filtros de esterilización, se puede utilizar para envases de llenado de nitrógeno, almacenamiento de granos, conservación de verduras y frutas, envases y protección de alcohol
Industria de quema de carbono: Prevención de explosiones subterráneas y extinción de incendios con queroseno
Industria química: Cobertura de nitrógeno, desplazamiento, limpieza, transporte de presión, agitación de reacciones químicas, protección de la producción de fibras químicas, etc
Industria del petróleo y gas natural: refinación de petróleo, purga de nitrógeno y detección de fugas de contenedores y tuberías, inyección de nitrógeno para recuperación de petróleo
Industria farmacéutica: almacenamiento de nitrógeno de la medicina tradicional china y occidental, agitación y transporte de materiales medicinales llenos de nitrógeno, etc
Industria del cable: Producción de cables reticulados y gas protector
Otros: Industria metalúrgica, industria del caucho, industria aeroespacial, etc.
Tabla de parámetros principales del generador de nitrógeno BAN99.5% (pureza)
|
Modelo |
Salida(Nm²/h) |
Consumo efectivo de gas (Nm³/min) |
Sistema de purificación de aire |
Diámetro de entrada/salida (mm) |
Huella(mm) |
|
|
BAN-5 |
5 |
0,28 |
BA-0,5 |
DN 15 |
DN 15 |
1000X900X2000 |
|
PROHIBICIÓN-10 |
10 |
0,55 |
BA-1 |
DN 25 |
DN 25 |
1000X900×2100 |
|
PROHIBICIÓN-20 |
20 |
1.1 |
BA-2 |
DN 25 |
DN 25 |
1600X1000X2100 |
|
BAN-40 |
40 |
2.2 |
BA-3 |
DN 32 |
DN 25 |
1700X1200X2300 |
|
PROHIBICIÓN-60 |
60 |
3.3 |
BA-6 |
DN 40 |
DN 32 |
1900X1600X2600 |
|
PROHIBICIÓN-100 |
100 |
5.5 |
BA-6 |
DN 40 |
DN 40 |
4200X1000X2700 |
|
PROHIBICIÓN-150 |
150 |
8.25 |
BA-10 |
DN 50 |
DN 40 |
5000X1000X3100 |
|
BAN-200 |
200 |
11 |
BA-12 |
DN 50 |
DN 40 |
5500X1200X3200 |
|
PROHIBICIÓN-300 |
300 |
16,5 |
BA-20 |
DN65 |
DN 50 |
6300X1400X3300 |
|
BAN-400 |
400 |
22 |
BA-26 |
DN 80 |
DN 50 |
7000X1600X3300 |
|
PROHIBICIÓN-600 |
600 |
33 |
BA-40 |
DN 100 |
DN65 |
7500X1600X3500 |
|
PROHIBICIÓN-800 |
800 |
43 |
BA-50 |
DN 100 |
DN65 |
9000X2200X4000 |
|
PROHIBICIÓN-1000 |
1000 |
51 |
BA-60 |
DN 125 |
DN100 |
12000X2400X4000 |
|
BAN-1200 |
1200 |
66 |
BA-70 |
DN 125 |
DN100 |
12000×2400X4500 |
|
BAN-2000 |
2000 |
103 |
BA-120 |
DN 150 |
DN 100 |
14000X2400X5200 |
|
BAN-2500 |
2500 |
116 |
BA-130 |
DN 150 |
DN100 |
15000*3000*5200 |
|
PROHIBICIÓN-3000 |
3000 |
140 |
BA-150 |
DN 150 |
DN125 |
15000*3000*6000 |
Tabla de parámetros principales del generador de nitrógeno BAN97% (pureza)
|
Modelo |
Salida(Nm³/h) |
Consumo efectivo de gas (Nm³/min) |
Sistema de purificación de aire |
Diámetro de entrada/salida (mm) |
Huella(mm) |
|
|
BAN10-97 |
10 |
0,4 |
BA-0,5 |
DN 15 |
DN 15 |
1000X900X2000 |
|
BAN20-97 |
20 |
0,8 |
BA-1 |
DN 25 |
DN 25 |
1000X900X2000 |
|
BAN40-97 |
40 |
1.6 |
BA-2 |
DN 25 |
DN 25 |
1500X1100X2200 |
|
BAN60-97 |
60 |
2.4 |
BA-3 |
DN 32 |
DN 25 |
1700X1400X2400 |
|
BAN100-97 |
100 |
4 |
BA-6 |
DN40 |
DN 32 |
1900X1500X2500 |
|
PROHIBICIÓN150-97 |
150 |
6 |
BA-8 |
DN50 |
DN40 |
4000X900X2600 |
|
BAN200-97 |
200 |
8 |
BA-10 |
DN50 |
DN50 |
4700X1000X3100 |
|
BAN300-97 |
300 |
12 |
BA-12 |
DN65 |
DN50 |
5000X1000X3200 |
|
BAN400-97 |
400 |
16 |
BA-20 |
DN65 |
DN50 |
5400X1200X3300 |
|
BAN600-97 |
600 |
24 |
BA-26 |
DN 80 |
DN65 |
6200X1400X3300 |
|
BAN800-97 |
800 |
32 |
BA-40 |
DN 100 |
DN65 |
6800X1600X3300 |
|
BAN1000-97 |
1000 |
40 |
BA-40 |
DN 100 |
DN 80 |
7500X1600X4500 |
|
BAN1200-97 |
1200 |
48 |
BA-50 |
DN 125 |
DN 100 |
8500X2200X3800 |
|
BAN1500-97 |
1500 |
60 |
BA-60 |
DN 125 |
DN 100 |
9000X2200X4000 |
|
BAN2000-97 |
2000 |
80 |
BA-80 |
DN125 |
DN100 |
9000*2400*4000 |
|
BAN2500-97 |
2500 |
100 |
BA-100 |
DN125 |
DN100 |
9500*2400*4000 |
|
BAN3000-97 |
3000 |
120 |
BA-120 |
DN150 |
DN125 |
10000*3000*4000 |
|
BAN3500-97 |
3500 |
140 |
BA-140 |
DN150 |
DN125 |
10000*3000*4000 |
Tabla de parámetros principales del generador de nitrógeno BAN98% (pureza)
|
Modelo |
Salida(Nm³/h) |
Consumo efectivo de gas (Nm³/min) |
Sistema de purificación de aire |
Diámetro de entrada/salida (mm) |
Huella(mm) |
|
|
BAN10-98 |
10 |
0,44 |
BA-0,5 |
DN 15 |
DN15 |
1000X900X2000 |
|
BAN20-98 |
20 |
0,88 |
BA-1 |
DN 25 |
DN 25 |
1000X900X2100 |
|
BAN40-98 |
40 |
1,76 |
BA-2 |
DN 25 |
DN 25 |
1600X1200X2300 |
|
BAN60-98 |
60 |
2.64 |
BA-3 |
DN 32 |
DN 25 |
1700X14002400 |
|
BAN100-98 |
100 |
4.2 |
BA-6 |
DN40 |
DN 32 |
1900X1600X2600 |
|
PROHIBICIÓN150-98 |
150 |
6.5 |
BA-8 |
DN50 |
DN40 |
4000X1000X2700 |
|
BAN200-98 |
200 |
8.6 |
BA-10 |
DN50 |
DN50 |
4600X1000X2700 |
|
BAN300-98 |
300 |
12.8 |
BA-12 |
DN65 |
DN 50 |
5500X1200X3300 |
|
BAN400-98 |
400 |
17.6 |
BA-20 |
DN65 |
DN50 |
6200X1400X3500 |
|
BAN600-98 |
600 |
25,5 |
BA-30 |
DN80 |
DN65 |
7000X1600X3500 |
|
BAN800-98 |
800 |
33,5 |
BA-40 |
DN 100 |
DN65 |
7500X1600X4500 |
|
BAN1000-98 |
1000 |
42 |
BA-50 |
DN100 |
DN 80 |
8500×2200X3500 |
|
BAN1200-98 |
1200 |
50 |
BA-60 |
DN125 |
DN100 |
9000×2200X4000 |
|
BAN1500-98 |
1500 |
63 |
BA-70 |
DN 125 |
DN 125 |
12000X2200X4000 |
|
BAN2000-98 |
2000 |
84 |
BA-100 |
DN125 |
DN100 |
12000*2400*4000 |
|
BAN2500-98 |
2500 |
105 |
BA-120 |
DN125 |
DN100 |
1200*2400*4000 |
|
BAN3000-98 |
3000 |
126 |
BA-130 |
DN150 |
DN125 |
13000*3000*4500 |
|
BAN3500-98 |
3500 |
147 |
BA-150 |
DN150 |
DN125 |
13000*3000*4500 |
Nota: Los datos enumerados anteriormente se basan en una presión de aire comprimido de materia prima de 0,8 MPa (presión manométrica), un consumo de gas como caudal real antes de entrar en el cilindro de adsorción, una temperatura ambiente de 20℃, una elevación de 0 metros y una humedad relativa del 80%.
Tabla de parámetros principales del generador de nitrógeno BAN99% (pureza)
|
Modelo |
Salida(Nm³/h) |
Consumo efectivo de gas (Nm³/min) |
Sistema de purificación de aire |
Diámetro de entrada/salida (mm) |
Huella(mm) |
|
|
BAN10-99 |
10 |
0,5 |
BA-0,5 |
DN 15 |
DN 15 |
1000X900X2000 |
|
BAN20-99 |
20 |
1.0 |
BA-1 |
DN 25 |
DN 25 |
1600X1000X2100 |
|
BAN30-99 |
30 |
1.5 |
BA-2 |
DN 25 |
DN 25 |
1600X1000X2200 |
|
BAN40-99 |
40 |
2.0 |
BA-2 |
DN 32 |
DN 25 |
1600X1200X2300 |
|
BAN60-99 |
60 |
3.0 |
BA-3 |
DN 32 |
DN 25 |
1800X1400X2400 |
|
BAN80-99 |
80 |
4.0 |
BA-6 |
DN 40 |
DN 32 |
1900X1600X2600 |
|
BAN100-99 |
100 |
5.0 |
BA-6 |
DN 40 |
DN 32 |
2000X1700X2700 |
|
BAN120-99 |
120 |
6.0 |
BA-6 |
DN 50 |
DN 40 |
4200X1000X2700 |
|
BAN150-99 |
150 |
7,5 |
BA-6 |
DN 50 |
DN 40 |
4700X1000X2700 |
|
BAN200-99 |
200 |
10 |
BA-8 |
DN 50 |
DN 40 |
5200X1000X3100 |
|
BAN300-99 |
300 |
15 |
BA-16 |
DN 65 |
DN 50 |
5800X1200X3300 |
|
BAN400-99 |
400 |
20 |
BA-20 |
DN65 |
DN 50 |
6500X1400X3300 |
|
BAN600-99 |
600 |
30 |
BA-30 |
DN 80 |
DN 50 |
7500X1600X3500 |
|
BAN800-99 |
800 |
40 |
BA-40 |
DN 100 |
DN 65 |
8000X1600X4500 |
|
BAN1000-99 |
1000 |
50 |
BA-50 |
DN 100 |
DN 65 |
9000X2200X4000 |
|
BAN1200-99 |
1200 |
60 |
BA-60 |
DN 125 |
DN 65 |
12000X2200X4000 |
|
BAN1500-99 |
1500 |
75 |
BA-80 |
DN 125 |
DN 80 |
13000X2400X4500 |
|
BAN200-99 |
2000 |
86,6 |
BA-100 |
DN125 |
DN100 |
1300*3000*4500 |
|
BAN2500-99 |
2500 |
108 |
BA-120 |
DN125 |
DN100 |
1300*3000*4500 |
|
BAN3000-99 |
3000 |
130 |
BA-130 |
DN150 |
DN125 |
15000*3300*4500 |
|
BAN3500-99 |
3500 |
151 |
BA-150 |
DN150 |
DN125 |
15000*3300*4500 |
Tabla de parámetros principales del generador de nitrógeno BAN99.9% (pureza)
|
Modelo |
Salida(Nm³/h) |
Consumo efectivo de gas (Nm³/min) |
Sistema de purificación de aire |
Diámetro de entrada/salida (mm) |
Huella(mm) |
|
|
BAN5-39 |
5 |
0,33 |
BA-0,5 |
DN 15 |
DN 15 |
1000X900X2200 |
|
BAN10-39 |
10 |
0,61 |
BA-1 |
DN 25 |
DN 25 |
1000X900X2300 |
|
BAN20-39 |
20 |
1.2 |
BA-2 |
DN 25 |
DN 25 |
1550X1150X2300 |
|
BAN30-39 |
30 |
1.9 |
BA-3 |
DN 32 |
DN 25 |
1650X1250X2400 |
|
BAN40-39 |
40 |
2.5 |
BA-3 |
DN 32 |
DN 25 |
1800X1400X2400 |
|
BAN60-39 |
60 |
3.7 |
BA-6 |
DN40 |
DN 32 |
2000X1600X2700 |
|
BAN80-39 |
80 |
5 |
BA-6 |
DN 40 |
DN 40 |
4500X900X2700 |
|
BAN100-39 |
100 |
6 |
BA-8 |
DN 50 |
DN 40 |
4700X1000X3100 |
|
BAN120-39 |
120 |
7,5 |
BA-10 |
DN 50 |
DN 40 |
4700X1000X3100 |
|
PROHIBICIÓN150-39 |
150 |
9 |
BA-12 |
DN 50 |
DN 40 |
5000X1100X3100 |
|
BAN200-39 |
200 |
12 |
BA-16 |
DN65 |
DN 50 |
5700X1200X3200 |
|
BAN300-39 |
300 |
18 |
BA-26 |
DN 80 |
DN 50 |
6500X1500X3300 |
|
BAN400-39 |
400 |
25 |
BA-30 |
DN 80 |
DN 65 |
8000X1800X3400 |
|
BAN600-39 |
600 |
37 |
BA-50 |
DN 100 |
DN65 |
8500X2000X4500 |
|
BAN800-39 |
800 |
50 |
BA-60 |
DN 125 |
DN 65 |
12000X2200X3500 |
|
BAN1000-39 |
1000 |
61 |
BA-70 |
DN 125 |
DN65 |
13000X2200X4000 |
|
BAN1200-39 |
1200 |
75 |
BA-90 |
DN 150 |
DN 80 |
14000X2400X4500 |
|
BAN1500-39 |
1500 |
95 |
BA-110 |
DN125 |
DN80 |
9000*2400*4000 |
|
BAN2000-39 |
2000 |
158 |
BA-160 |
DN125 |
DN100 |
9500*2400*4000 |
Tabla de parámetros principales del generador de nitrógeno BAN99.99% (pureza)
|
Modelo |
Salida(Nm³/h) |
Consumo efectivo de gas (Nm³/min) |
Sistema de purificación de aire |
Diámetro de entrada/salida (mm) |
Huella(mm) |
|||||
|
BAN5-49 |
5 |
0,5 |
BA-0,5 |
DN 15 |
DN 15 |
1000x900x2000 |
||||
|
BAN8-49 |
8 |
0,8 |
BA-1 |
DN25 |
DN25 |
1500X10002300 |
||||
|
BAN12-49 |
12 |
1.2 |
BA-2 |
DN 25 |
DN25 |
1600X1200X2100 |
||||
|
BAN20-49 |
20 |
2.0 |
BA-3 |
DN32 |
DN 25 |
1650X1250X2400 |
||||
|
BAN30-49 |
30 |
3.0 |
BA-3 |
DN40 |
DN25 |
1800X1400X2500 |
||||
|
BAN40-49 |
40 |
4.0 |
BA-6 |
DN40 |
DN25 |
4000X900×2500 |
||||
|
BAN60-49 |
60 |
6.0 |
BA-6 |
DN50 |
DN32 |
4700X1000X3100 |
||||
|
BAN80-49 |
80 |
8.0 |
BA-8 |
DN50 |
DN40 |
4700x1000x3100 |
||||
|
BAN100-49 |
100 |
10 |
BA-10 |
DN65 |
DN40 |
5000X1100X3100 |
||||
|
BAN120-49 |
120 |
12 |
BA-12 |
DN65 |
DN40 |
5700X1200X3000 |
||||
|
BAN140-49 |
140 |
14 |
BA-16 |
DN65 |
DN 50 |
6000X1400X3300 |
||||
|
BAN160-49 |
160 |
16 |
BA-16 |
DN 80 |
DN 50 |
6000X1400X3300 |
||||
|
PROHIBICIÓN 180-49 |
180 |
18 |
BA-20 |
DN80 |
DN50 |
6000X1400X3300 |
||||
|
BAN200-49 |
200 |
20 |
BA-20 |
DN 80 |
DN50 |
6500X1400X3300 |
||||
|
BAN250-49 |
250 |
25 |
BA-26 |
DN100 |
DN 50 |
7000X1600X3500 |
||||
|
BAN300-49 |
300 |
30 |
BA-30 |
DN100 |
DN50 |
8000X1600X3500 |
||||
|
BAN500-49 |
500 |
42 |
BA-50 |
DN125 |
DN50 |
11000X2200X3500 |
||||
|
BAN800-49 |
800 |
67 |
BA-70 |
DN150 |
DN 65 |
13000×2400X4500 |
||||
|
BAN100049 |
1000 |
83,5 |
BA-90 |
DN125 |
DN65 |
13000*2600*4000 |
||||
|
BAN1200-49 |
1200 |
100 |
BA-110 |
DN150 |
DN80 |
13000*3000*4000 |
||||
Nota: Los datos enumerados anteriormente se basan en una presión de aire comprimido de materia prima de 0,8 MPa (presión manométrica), un consumo de aire como caudal real antes de entrar en el cilindro de adsorción, una temperatura ambiente de 20℃, una elevación de 0 metros y una humedad relativa del 80%.
Tabla de parámetros principales del generador de nitrógeno BAN99.999% (pureza)
|
Modelo |
Output (Nm³/h) |
Eficaz Gas Consumo |
Entrada Diámetro (mm) |
Salida Diámetro (mm) |
||||||
|
BAN10-59 |
10 |
1.2 |
DN15 |
DN15 |
||||||
|
BAN20-59 |
20 |
2.3 |
DN25 |
DN25 |
||||||
|
BAN40-59 |
40 |
4.6 |
DN25 |
DN25 |
||||||
|
BAN60-59 |
60 |
6.8 |
DN32 |
DN25 |
||||||
|
BAN100-59 |
100 |
11.5 |
DN40 |
DN25 |
||||||
|
BAN120-59 |
120 |
13.6 |
DN40 |
DN25 |
||||||
|
PROHIBICIÓN150-59 |
150 |
17 |
DN50 |
DN32 |
||||||
|
BAN200-59 |
200 |
23 |
DN50 |
DN40 |
||||||
|
BAN300-59 |
300 |
34 |
DN100 |
DN40 |
||||||
|
BAN400-59 |
400 |
45,5 |
DN125 |
DN50 |
||||||
|
BAN600-59 |
600 |
68 |
DN150 |
DN50 |
||||||
|
BAN800-59 |
800 |
91 |
DN150 |
DN65 |
||||||
Generador de oxígeno por adsorción por oscilación de presión al vacío VPSA
Copyright© Zhejiang Baiao Gas Equipment Co., Ltd. Todos los derechos reservados.
ANT
English
