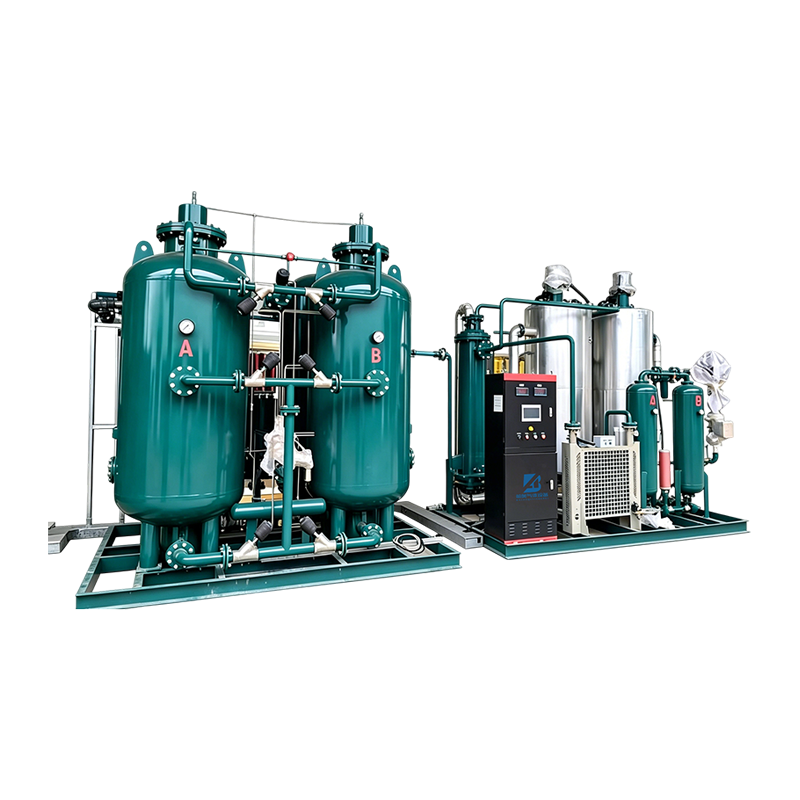

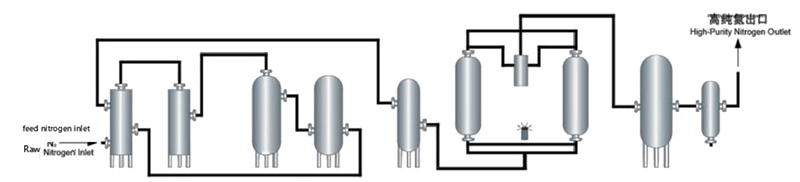

Diagrama de flujo de procesos del sistema
Calentador intercambiador de calor
Desoxigenación
Enfriador de alta eficiencia
Secador de adsorción
Filtro de polvo para tanque de amortiguación de nitrógeno
Principales especificaciones técnicas
|
+Salida de nitrógeno
|
10-20000Nm³/min
|
|
+Pureza del nitrógeno
|
≥99,9995%.
|
|
+Presión de nitrógeno
|
0,1~0,7 MPa (ajustable)
|
|
+Contenido de polvo
|
≤0,01 um
|
|
+Contenido de oxígeno
|
≤5 ppm
|
|
+Punto de rocío
|
≤-60℃.
|
Características técnicas
◎ Buena estabilidad, contenido de oxígeno estrictamente controlado por debajo de 5 ppm. Alta pureza, pureza del nitrógeno ≥ 99,9995%
◎ Bajo contenido de humedad, punto de rocío atmosférico ≤ -60 ℃
◎ El no hidrógeno es adecuado para procesos que tienen requisitos estrictos de hidrógeno y oxígeno.
Tabla principal de parámetros técnicos
Pureza de nitrógeno puro 99 9%
|
Especificaciones del modelo
|
Consumo general de nitrógeno (Nm³/h)
|
Salida de nitrógeno puro (Nm³/h)
|
Pérdida de catalizador (kg/mes)
|
Potencia instalada/Potencia práctica (kW)
|
Agua de refrigeración (t/h)
|
Huella del equipo (mm)
|
|
BCN-10
|
11
|
10
|
5.0
|
3.4/1.3
|
0,1
|
3800X1200X2300
|
|
BCN-20
|
22
|
20
|
10.0
|
6.8/2.6
|
0,2
|
4500X1200X2300
|
|
BCN-30
|
33
|
30
|
15.0
|
10,2/3,9
|
0,2
|
5000X1300X2400
|
|
BCN-40
|
44
|
40
|
20,0
|
13,6/5,2
|
0,3
|
5500X1300X2400
|
|
BCN-50
|
55
|
50
|
25,0
|
17,0/6,5
|
0,4
|
5700X1300X2400
|
|
BCN-50
|
66
|
60
|
30,0
|
20,4/7,8
|
0,5
|
6000X1300X2400
|
|
BCN-80
|
88
|
80
|
40,0
|
27,2/10,4
|
0,6
|
7500X1200X2600
|
|
BCN-100
|
110
|
100
|
50,0
|
34,0/13,0
|
0,8
|
8500X1200X3100
|
|
BCN-150
|
165
|
150
|
75,0
|
51,0/19,5
|
1.1
|
9500X1300X3100
|
|
BCN-200
|
220
|
200
|
100,0
|
68,0/26,0
|
1.5
|
11000X1600X3200
|
|
BCN-250
|
275
|
250
|
125,0
|
85,0/32,5
|
1.9
|
11500X1600X3300
|
|
BCN-300
|
330
|
300
|
150,0
|
102/39
|
2.2
|
12000X1600X3300
|
|
BCN-400
|
440
|
400
|
200,0
|
136/52
|
3.0
|
13500X2000×3500
|
|
BCN-500
|
550
|
500
|
250,0
|
170/65
|
3.7
|
14000x2000X4500
|
|
BCN-600
|
660
|
600
|
300,0
|
204/78
|
4.4
|
14000X2000X4500
|
|
BCN-800
|
880
|
800
|
400,0
|
272/104
|
5.9
|
18500X2200X3500
|
|
BCN-1000
|
1100
|
1000
|
500,0
|
340/130
|
7.4
|
20000X2500X4000
|
|
BCN-1200
|
1320
|
1200
|
600,0
|
408/156
|
8.8
|
14000X5000X4500
|
|
BCN-1500
|
1650
|
1500
|
750,0
|
510/195
|
11.0
|
18000X6500X3500
|
|
BCN-2000
|
2200
|
2000
|
1000,0
|
680/260
|
14.7
|
21000X7000X4000
|
Nota: Los datos anteriores se basan en un punto de referencia de diseño de 0,8 MPa (G), 99,9 % de nitrógeno de materia prima, temperatura ambiente de 20℃, elevación de 0 metros y 80 % de humedad relativa (la huella está sujeta al diseño final)
