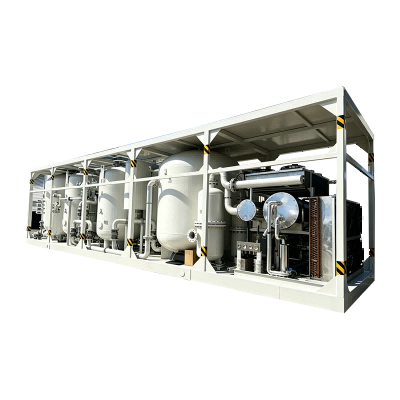

Unidad de recuperación de helio de membrana BHM

Solución de recuperación de helio

I. Principios generales de la solución

1.1 Antecedentes

El helio es un gas inerte estratégico no renovable, poco común, con un punto de ebullición ultrabajo, propiedades químicas estables y excelente permeabilidad, que se utiliza ampliamente en la fabricación de alta gama, la investigación científica médica, la industria aeroespacial, las pruebas de precisión y otras industrias centrales. En la actualidad, la dependencia de las importaciones de helio de China supera el 95%. Las frecuentes fluctuaciones de los precios de importación y el suministro inestable de gas, junto con la ventilación directa y la baja tasa de utilización en los procesos tradicionales, aumentan considerablemente los costos de producción de las empresas y restringen el funcionamiento estable de la producción industrial de alto nivel.

Con la madurez de la tecnología de purificación y recuperación de helio localizada, el equipo de recuperación de helio de alta pureza 5N ha logrado una controlabilidad totalmente independiente y se ha producido en masa el equipo de recuperación de circuito cerrado de pureza ultra alta 6N. Al adoptar un modelo de circuito cerrado de recuperación, purificación y reciclaje, el sistema reduce efectivamente el volumen de adquisición de helio virgen y logra valores integrales de reducción de costos, mejora de la eficiencia, suministro estable de gas, garantía de producción y producción verde con bajas emisiones de carbono.

1.2 Escenarios aplicables

Esta solución cubre cinco escenarios típicos de aplicación de helio y se adapta a diferentes estándares de pureza de gas, condiciones de impureza de gases residuales y características de descarga:

• Fabricación de semiconductores: litografía EUV, grabado de obleas, deposición de películas delgadas, enfriamiento de equipos y detección de fugas en tuberías (que requieren helio 6N de pureza ultra alta).
• Investigación científica sobre superconductores médicos: enfriamiento criogénico de imanes superconductores de resonancia magnética, computación cuántica, aceleradores de partículas y experimentos superconductores (reciclaje en circuito cerrado de helio líquido y helio gaseoso de alta pureza).
• Pruebas de precisión industrial: detección de fugas con espectrómetro de masas de helio para autopartes, recipientes a presión, tuberías de vacío y nuevos equipos de energía (helio de alta pureza 5N; el gas agotado contiene impurezas de aire y vapor de agua).
• Industria aeroespacial y de defensa: presurización de tanques de combustible para cohetes, purga de tuberías, enfriamiento de sistemas criogénicos, pruebas aerodinámicas en túneles de viento y control de temperatura de precisión de componentes de misiles.
• Fibra óptica y fabricación de alta gama: gas portador para la deposición OVD/VAD de preformas de fibra óptica, gas protector para soldadura de precisión de aleaciones de alta gama.

1.3 Objetivos de la Solución

• Eficiencia de recuperación: la tasa integral de recuperación de helio alcanza no menos del 85 % para escenarios generales y del 90 % al 95 % para escenarios de precisión de alta gama (semiconductores, resonancia magnética).
• Precisión de purificación: Salida estable de helio de alta pureza 5N (99,999%) para escenarios de soldadura y detección de fugas industriales; Salida de helio de pureza ultraalta 6N (99,9999%) para escenarios de investigación científica y de semiconductores.
• Reducción de costos: Reducir la adquisición de helio virgen entre un 60% y un 90% y cubrir el riesgo de fluctuación del precio del helio.
• Estabilidad del sistema: admite operaciones continuas de circuito cerrado las 24 horas, se adapta a una producción ininterrumpida, con bajos costos de operación y mantenimiento y alta compatibilidad de localización.

II. Análisis de los puntos débiles de la pérdida de helio en varios escenarios

2.1 Escenario de fabricación de semiconductores

Como escenario típico de aplicación de gas de ultra alta pureza, la litografía EUV y la fabricación de obleas requieren un suministro continuo de helio 6N de ultra alta pureza para enfriamiento, eliminación de polvo y protección inerte. El gas de cola del proceso se descarga con trazas de vapor de agua, oxígeno, polvo e impurezas orgánicas. El modo tradicional de ventilación directa provoca una pérdida masiva de helio. Un solo dispositivo de alta gama consume decenas de miles de litros de helio al año, lo que genera costes de adquisición de helio de pureza ultraalta extremadamente elevados.

2.2 Escenario de resonancia magnética superconductora médica

Se adopta helio líquido para la refrigeración criogénica de imanes superconductores. La pérdida de helio proviene principalmente de fugas de vaporización, ventilación de mantenimiento y ventilación de despresurización de enfriamiento. El gas expulsado presenta una alta pureza y pocas impurezas, pero la descarga dispersa a largo plazo provoca graves residuos acumulativos. La operación tradicional no tiene sistema de recuperación y depende completamente del helio líquido comprado para su suplementación.

2.3 Escenario de detección de fugas de helio industrial

Este escenario presenta el mayor consumo de helio y las pérdidas más dispersas. Después de la detección de fugas, el helio residual se mezcla con una gran cantidad de contaminantes del aire, vapor de agua y petróleo con una concentración inestable y una descarga dispersa. La mayoría de las empresas ventilan directamente el gas mezclado, lo que genera una tasa de utilización de helio inferior al 20 % y un grave desperdicio de recursos.

2.4 Escenario aeroespacial

El helio se utiliza principalmente para purga a alta presión, presurización de sistemas y enfriamiento criogénico, caracterizándose por una alta presión de trabajo y un gran volumen de descarga instantánea. El gas de cola contiene trazas de residuos de combustible, polvo e impurezas del aire. Las descargas concentradas durante las pruebas y el mantenimiento provocan un enorme consumo único de helio sin sistemas de reciclaje.

2.5 Escenario de fabricación de fibra óptica y soldadura de precisión

En la producción de preformas de fibra óptica, el helio sirve como gas portador y transporta continuamente el gas residual del proceso. En la soldadura de precisión, el helio actúa como gas protector para aislar el aire y evitar la oxidación de la soldadura. La descarga continua de gas de cola que contiene impurezas provoca una pérdida de helio estable y a largo plazo, lo que mantiene un alto consumo anual de helio por línea de producción.

III. Arquitectura general del sistema de recuperación y proceso central

Esta solución adopta una arquitectura integrada de recolección centralizada, pretratamiento graduado, purificación fina, almacenamiento presurizado, reutilización de circuito cerrado. Los módulos de proceso personalizados se configuran de acuerdo con la concentración de impurezas del gas de cola y los requisitos de pureza del gas para lograr una recuperación de helio adaptativa en escenarios completos.

3.1 Flujo general del sistema

Recolección de gases residuales → Estabilización y amortiguación de presión → Filtración gruesa (eliminación de polvo y aceite) → Deshidratación y secado criogénicos → Purificación por separación de membranas → Detección de precisión → Presurización y compresión → Licuefacción a baja temperatura / Almacenamiento de gas a alta presión → Reutilización en circuito cerrado

3.2 Descripciones de procesos de la unidad central

3.2.1 Unidad Centralizada de Recolección de Gases Residuales

Se implementan tuberías de recolección específicas para diferentes condiciones de trabajo. Los escenarios de producción continua (semiconductores, líneas de producción de fibra óptica) adoptan una recolección de tuberías de presión negativa completamente cerrada; Los escenarios de consumo de gas intermitente (detección de fugas de helio, pruebas aeroespaciales, mantenimiento de resonancia magnética) adoptan campanas de recolección flexibles combinadas con tanques de compensación de presión negativa para eliminar las emisiones no organizadas, logrando una tasa de recolección de gases residuales superior al 98 %. Todas las tuberías utilizan tubos sin costura de acero inoxidable para evitar la adsorción de impurezas y la pérdida de fugas de helio.

3.2.2 Unidad de Pretratamiento y Purificación

Esta unidad realiza una purificación preliminar de gases de cola que contienen partículas, manchas de aceite y vapor de agua, adaptándose a escenarios de detección industrial, aeroespacial y de soldadura con impurezas complejas. El gas de cola pasa a través de filtros de polvo primarios, filtros de eliminación de aceite de precisión y torres de secado criogénico en secuencia para eliminar el polvo, el aceite y la humedad, reduciendo el contenido de partículas y vapor de agua por debajo de 1 ppm y disminuyendo la carga de purificación de las unidades de separación de membrana aguas abajo.

3.2.3 Unidad de purificación profunda (módulo principal)

Esta solución adopta la tecnología de separación por membrana como proceso central con postratamiento fino auxiliar, reemplazando por completo el proceso tradicional de PSA y compuesto de destilación criogénica. Con alta automatización, bajo consumo de energía y sin consumibles adsorbentes, el sistema admite un funcionamiento continuo estable las 24 horas y es la tecnología más madura y convencional para la recuperación de helio industrial. Basado en membranas de permeación selectivas de polímeros e impulsado por la diferencia de presión parcial del gas transmembrana, el sistema separa el helio del aire, el vapor de agua, el nitrógeno, el oxígeno y las impurezas del aceite según el tamaño molecular y las diferencias en la tasa de permeación, logrando una purificación graduada a helio de alta pureza 5N/6N para cumplir con los estándares de suministro de gas en múltiples escenarios.

3.2.3.1 Principio de separación central de la tecnología de separación por membranas

Las moléculas de helio presentan un diámetro cinético ultra pequeño y un coeficiente de permeación extremadamente alto. Bajo una fuerza impulsora de presión, el helio puede penetrar rápidamente las membranas de separación de helio dedicadas, mientras que la membrana intercepta las impurezas de moléculas grandes y de alto punto de ebullición, como nitrógeno, oxígeno, vapor de agua y dióxido de carbono. Todo el proceso de separación es un procedimiento de filtrado y permeación puramente físico sin reacción química ni cambio de fase. Al operar a temperatura ambiente, el proceso no cambiará las propiedades físicas y químicas del helio y no produce contaminación secundaria.

La clasificación de la tasa de permeación del gas es: He > H₂ > O₂ > N₂ > H₂O > Impurezas de petróleo y gas. Esta característica garantiza una interceptación eficiente de la mayoría de las impurezas y un enriquecimiento de helio de alta pureza de alta eficiencia.

3.2.3.2 Selección y características del material de membrana dedicado

El sistema está equipado con membranas de separación de helio de fibra hueca de poliimida localizadas, materiales de membrana profesionales de alta gama dedicados a la recuperación de helio, que se adaptan a condiciones complejas de trabajo de gases de cola. Las principales ventajas son las siguientes:

• Alta selectividad: alta precisión de detección de helio y gran flujo de permeación, con una tasa de rechazo de impurezas ≥ 99 % para una producción estable de helio de alta pureza.
• Fuerte rendimiento anticontaminación: resistente a la contaminación por aceite, vapor de agua y polvo, evitando el bloqueo de la membrana y el envejecimiento para condiciones complejas de gases de cola industriales.
• Alta estabilidad operativa: funcionamiento a temperatura y presión ambiente sin equipo auxiliar de temperatura alta/baja. Larga vida útil de la membrana y sin reemplazo frecuente de consumibles, lo que garantiza costos de operación y mantenimiento ultrabajos.
• Adaptabilidad modular: Admite combinación modular en serie y en paralelo para adaptarse a escenarios de consumo de gas de flujo pequeño intermitente y flujo grande continuo.

3.2.3.3 Proceso de purificación gradual de separación por membrana

De acuerdo con las diferentes concentraciones de impurezas del gas de cola, se adopta un proceso de separación de membranas en serie de múltiples etapas con pretratamiento inicial y tratamiento fino posterior para la purificación en gradiente. El proceso estándar es: Pretratamiento (eliminación de aceite, agua y polvo) → Separación de membrana primaria (enriquecimiento de helio primario, eliminación de N₂/O₂ a granel) → Separación fina de membrana secundaria (eliminación profunda de trazas de impurezas gaseosas) → Tratamiento posterior a la desoxidación y secado → Salida de helio de alta pureza.

Configuración diferenciada: la separación de membrana de doble etapa produce de manera estable helio de alta pureza 5N para escenarios de detección de fugas industriales, fibra óptica y soldadura; La separación de membrana de tres etapas combinada con un tratamiento fino de trazas de impurezas produce helio 6N de pureza ultra alta para semiconductores, resonancia magnética y escenarios de investigación científica de alto nivel.

3.2.3.4 Ventajas principales y reglas de adaptación de escenarios

En comparación con la adsorción de PSA y la destilación criogénica tradicionales, los equipos de separación por membrana presentan una estructura simple, un tamaño reducido y un arranque rápido, lo que permite un funcionamiento continuo sin supervisión las 24 horas. Reduce el consumo de energía en más del 30% sin pérdida por cambio de válvula ni procedimiento de regeneración del adsorbente, evitando efectivamente la fluctuación de pureza causada por el envejecimiento y la pulverización del adsorbente. El diseño modular admite una expansión de capacidad flexible y es adecuado para líneas de producción nuevas y renovadas.

Adaptación del escenario: Se adopta un proceso de separación de membrana pura para la detección de fugas industriales, la fabricación de fibra óptica, la soldadura de precisión y las pruebas aeroespaciales convencionales para lograr un rendimiento de costos óptimo y un mantenimiento mínimo. Para escenarios de semiconductores y superconductores médicos de pureza ultra alta, se aplica el proceso compuesto de tratamiento fino de impurezas traza de separación de membrana para equilibrar la eficiencia de recuperación y la pureza ultra alta, logrando una tasa de recuperación integral del 85 % al 95 %.

3.2.3.5 Comparación de tecnologías: separación por membrana versus procesos tradicionales

La adsorción tradicional de PSA se basa en la captura de impurezas del adsorbente, lo que requiere una regeneración regular y el reemplazo de consumibles con una pureza inestable y una gran carga de trabajo de mantenimiento. La destilación criogénica requiere condiciones de cambio de fase a baja temperatura, con una alta inversión en equipos y un consumo de energía extremo, sólo aplicable a proyectos de alta pureza a escala ultragrande. Por el contrario, la separación por membrana adopta una separación física completa a temperatura ambiente sin reemplazo de consumibles, sin alto consumo de energía, operación estable y amplia adaptabilidad, convirtiéndose en la solución óptima para la recuperación de helio en múltiples condiciones y en escenarios completos.

3.2.4 Unidad de detección y almacenamiento

Los cromatógrafos de gases en línea y los analizadores de trazas de humedad/oxígeno están equipados para la detección en tiempo real de la pureza y las impurezas del helio. El gas no calificado regresa automáticamente para su repurificación, mientras que las unidades de refuerzo presurizan el helio calificado. Hay dos modos de almacenamiento disponibles: tanques de almacenamiento de helio líquido criogénico para escenarios médicos superconductores y tanques de almacenamiento de gas a temperatura ambiente de alta presión para escenarios industriales y de semiconductores, logrando un suministro estable de gas bajo demanda para la reutilización en la producción.

3.2.5 Unidad de control automático inteligente

El sistema de control inteligente PLC ajusta automáticamente la presión negativa de recolección, la presión de purificación, la temperatura y el caudal. Realiza un monitoreo en tiempo real de los parámetros operativos del sistema, la tasa de recuperación de helio y la pureza del gas, e integra funciones de protección contra sobrecarga, alarma de fuga, apagado automático por falla y trazabilidad de datos para respaldar un funcionamiento estable sin supervisión a largo plazo.

IV. Soluciones de recuperación personalizadas por escenario

4.1 Solución semiconductora de recuperación de helio de pureza ultraalta

Condiciones aplicables: procesos de litografía EUV, grabado de obleas y deposición de películas delgadas. El gas de cola tiene pocas impurezas y una alta pureza de helio inicial, lo que requiere una producción de helio de pureza ultraalta 6N sin contaminación.

Proceso personalizado: Recolección de tuberías completamente selladas → Eliminación y secado de polvo de precisión → Purificación profunda con separación de membranas → Tratamiento fino de trazas de impurezas → Detección en línea de alta precisión → Suministro de gas de circuito cerrado a alta presión.

Parámetros principales: Tasa de recuperación de helio ≥ 92 %, pureza de salida 99,9999 %, contenido de vapor de agua y oxígeno ≤ 0,1 ppm. Totalmente compatible con equipos de proceso de semiconductores avanzados, lo que reduce la adquisición de helio virgen en más del 80 %.

4.2 Solución de recuperación de helio líquido superconductor para resonancia magnética médica

Condiciones aplicables: Helio vaporizado procedente de ventilación de despresurización de operación y mantenimiento de imanes superconductores, con alta limpieza de gas y sin impurezas complejas, centrándose en el reciclaje de circuito cerrado de helio líquido.

Proceso personalizado: Colección sellada de gas de cola de despresurización de imanes → Estabilización y amortiguación de presión → Secado y filtración de precisión → Purificación por separación de membranas → Relicuefacción de helio → Almacenamiento de helio líquido criogénico → Reutilización de reflujo para imanes.

Parámetros principales: Tasa de recuperación de helio líquido ≥ 95% con pérdida de calidad insignificante, lo que reduce efectivamente la frecuencia de adquisición de helio líquido en hospitales y los costos de operación y mantenimiento y elimina los desechos de ventilación tradicionales.

4.3 Solución de recuperación universal para detección de fugas de helio industrial

Condiciones aplicables: Detección de fugas en piezas y recipientes a presión. El gas de cola contiene una mezcla de aire, vapor de agua y manchas de aceite con una concentración de helio fluctuante y una descarga dispersa.

Proceso personalizado: Recolección flexible de presión negativa → Eliminación gruesa de aceite y agua → Purificación por separación de membranas de múltiples etapas → Detección de precisión → Almacenamiento y reutilización presurizados.

Parámetros principales: Tasa de recuperación integral ≥ 85%, producción estable de helio de alta pureza 5N, que cumple plenamente con los estándares de detección de fugas industriales y se adapta a líneas de producción continua por lotes.

4.4 Solución de recuperación de helio a alta presión aeroespacial

Condiciones aplicables: Purga del sistema, presurización y pruebas criogénicas, con operación intermitente, alta presión y descarga instantánea de gran flujo, con trazas de polvo y residuos de combustible en el gas de cola.

Proceso personalizado: Recolección de buffer de alta presión → Filtración y purificación a prueba de explosiones → Separación de membrana de múltiples etapas y estabilización de presión → Almacenamiento de refuerzo de alta presión → Reutilización cíclica para pruebas.

Parámetros principales: Adaptable a condiciones de trabajo instantáneas de alta presión con tasa de recuperación ≥ 88%. El equipo cumple con los requisitos de resistencia a prueba de explosiones y alta presión y con los estándares de seguridad militar aeroespacial.

4.5 Solución de recuperación de soldadura de precisión y fabricación de fibra óptica

Condiciones aplicables: Producción continua las 24 horas con gas de cola de flujo estable que contiene impurezas de oxidación del proceso y pérdida sostenida de helio.

Proceso personalizado: Recolección continua sellada de tuberías → Filtración y secado de impurezas → Purificación por separación de membranas → Suministro de gas de circuito cerrado a presión estabilizada.

Parámetros principales: Tasa de recuperación ≥ 90%, producción estable de helio 5N de alta pureza, adaptación a una producción ininterrumpida y reducción efectiva de la pérdida continua de consumo de helio.

V. Selección del equipo principal (configuración estándar localizada)

Unidad del sistema	Equipo básico	Escenario aplicable	Ventajas del equipo
Unidad de Recaudación	Ventilador de presión negativa, tubería sellada de acero inoxidable, campana colectora flexible, tanque de gas amortiguador	Todos los escenarios	Cero fugas, resistencia a la corrosión, compatible con consumo de gas continuo e intermitente.
Unidad de Pretratamiento	Filtro primario, filtro de eliminación de aceite de precisión, torre de secado criogénico	Escenarios industriales, aeroespaciales y de soldadura.	Eliminación eficiente de polvo, aceite y humedad, protegiendo los elementos de membrana aguas abajo
Unidad de purificación (núcleo)	Módulo de separación de membranas de varias etapas, unidad de desoxidación catalítica, unidad de tratamiento de impurezas finas	Adaptación del escenario completo	Tecnología independiente localizada, precisión ajustable 5N/6N, bajo consumo de energía, sin consumibles adsorbentes
Unidad de almacenamiento	Tanque de almacenamiento de helio de alta presión, tanque de helio líquido criogénico, compresor de refuerzo	Almacenamiento de gases industriales / Almacenamiento de helio líquido médico	Mantenimiento de presión preciso, pérdida de gas ultrabaja, adecuado para reciclaje de circuito cerrado
Unidad de detección y control	Cromatógrafo de gases en línea, analizador de trazas de humedad/oxígeno, sistema de control inteligente PLC	Todos los escenarios	Monitoreo en tiempo real, ajuste automático, operación desatendida, datos operativos rastreables

VI. Operación, mantenimiento y garantía de seguridad del sistema

6.1 Especificaciones de operación y mantenimiento de rutina

• Inspección diaria: verifique la estanqueidad de las tuberías, la presión de funcionamiento del equipo, la temperatura y los datos de pureza del gas para eliminar riesgos de fugas.
• Mantenimiento regular: reemplace los consumibles del filtro mensualmente, limpie las impurezas de la torre de secado trimestralmente, calibre los instrumentos de detección y revise el equipo de refuerzo con regularidad.
• Gestión de consumibles: reemplace los elementos filtrantes y los consumibles auxiliares según sea necesario para garantizar una precisión de purificación estable.

6.2 Medidas de protección de seguridad

• El helio es un gas inerte. Todo el sistema adopta un funcionamiento completamente cerrado, equipado con alarma de hipoxia, alivio de sobrepresión y dispositivos a prueba de explosiones para eliminar posibles riesgos de seguridad.
• Todo el equipo está conectado a tierra estáticamente y las tuberías adoptan un diseño resistente a la presión y a prueba de explosiones para adaptarse a las condiciones de trabajo industriales y aeroespaciales de alto riesgo.
• Se configura un circuito de ventilación de emergencia para cortar automáticamente el sistema de circuito cerrado en caso de que no se pueda garantizar la seguridad de la producción.

6.3 Mecanismo de emergencia por falla

El sistema admite el diagnóstico automático de fallas. En caso de pureza deficiente, presión anormal o sobrecarga del equipo, activará una alarma y cambiará al modo de emergencia automáticamente. El gas no calificado se devolverá para su repurificación sin afectar el suministro normal de gas de producción, asegurando la continuidad de la producción.

VII. Análisis de beneficios de la solución

7.1 Beneficios Económicos

El reciclaje de helio en circuito cerrado reduce la adquisición de helio virgen entre un 60% y un 95% y protege eficazmente los riesgos de fluctuación de los precios de importación. Para escenarios a gran escala, como fábricas de obleas de 12 pulgadas, talleres industriales de detección de fugas de helio y centros hospitalarios de resonancia magnética, el sistema puede reducir el costo anual del helio entre cientos de miles y decenas de millones de RMB, con un período de recuperación de la inversión típico de 1 a 3 años, lo que ofrece importantes beneficios de reducción de costos a largo plazo.

7.2 Beneficios de la cadena de suministro

El sistema reduce la alta dependencia del helio importado y logra una circulación de helio autosuficiente. Evita los riesgos de suspensión de la producción causados ​​por cambios geopolíticos y la escasez de helio, garantiza el funcionamiento estable de las industrias de fabricación de alta gama, investigación médica y aeroespacial, y mejora la autonomía y la seguridad de la cadena de suministro empresarial.

7.3 Beneficios ambientales y sociales

Como recurso estratégico no renovable, el reciclaje de helio reduce en gran medida el desperdicio de recursos y reduce las emisiones de carbono y el consumo de energía en la explotación y el transporte de helio. La solución se ajusta a conceptos de desarrollo ecológico con bajas emisiones de carbono y respalda la conservación de recursos estratégicos nacionales y el diseño de seguridad industrial.

VIII. Resumen y recomendaciones de implementación

Basada en las características de consumo de helio y los puntos débiles de la pérdida de desechos de cinco escenarios de aplicaciones principales, esta solución adopta una tecnología madura de recuperación de separación de membrana localizada para construir un sistema de reciclaje de helio de circuito cerrado modular, personalizable e inteligente. Compatible con las demandas industriales ordinarias y de semiconductores/gases de investigación científica de pureza ultra alta, el sistema presenta una alta eficiencia de recuperación, operación estable y bajo costo de mantenimiento, lo que brinda importantes beneficios económicos, de seguridad y ambientales. Es la solución óptima a largo plazo para que las empresas resuelvan los problemas de escasez de suministro de gas y los altos costos del helio.

Recomendaciones de implementación: Priorizar la renovación de líneas de producción con gran consumo de helio y graves residuos de venteo directo. Configure equipos modulares de acuerdo con el flujo de gas real, los requisitos de pureza y las condiciones de trabajo para una promoción paso a paso y una cobertura total. Establecer mecanismos estandarizados de mantenimiento de rutina y monitoreo de datos para maximizar la eficiencia de la recuperación de helio y la vida útil del sistema.
