Equipos de separación de gases industriales: una guía práctica de selección para un suministro confiable de gas

Por qué las decisiones sobre equipos de separación de gases son más importantes que el precio de compra

Una planta petroquímica que reemplaza el nitrógeno líquido suministrado con dos generadores de adsorción por oscilación de presión en el sitio puede reducir su costo unitario de nitrógeno en 30 a 40 por ciento . Una línea de envasado de alimentos que pasa del suministro de cilindros a un separador de membrana puede recuperar la inversión en equipos en 12 a 18 meses . Ninguno de los resultados se obtiene al comprar la máquina más barata. Ambos surgen de hacer coincidir la tecnología de separación con los requisitos de pureza reales, el perfil de flujo y las horas de funcionamiento.

Los equipos de separación de gases industriales cubren los sistemas que extraen oxígeno, nitrógeno o helio del aire comprimido o de corrientes de gas de proceso. Las tecnologías no criogénicas más utilizadas son la adsorción por cambio de presión, la separación por membrana y la adsorción por cambio de presión al vacío. La elección entre ellas no se trata de qué tecnología es más nueva; se trata de hacer coincidir la pureza, la capacidad, la presión y el costo operativo a largo plazo con el proceso específico. Esta guía explica cómo se comparan esas tecnologías, dónde encaja cada una y qué verificar antes de comprometerse con un proveedor.

Las cuatro tecnologías que dominan la separación de gases industriales

Todos los equipos de separación de gases no criogénicos funcionan aprovechando las diferencias en cómo las moléculas de gas se mueven o se adsorben en un medio. Las diferencias prácticas aparecen en el consumo de energía, la pureza alcanzable, la huella y el comportamiento bajo demanda variable.

Adsorción por cambio de presión

Un sistema PSA utiliza uno o más recipientes llenos de un adsorbente, típicamente un tamiz molecular de carbono para el nitrógeno y zeolita para el oxígeno. A presión elevada, el adsorbente captura un componente del aire mientras los demás componentes lo atraviesan. Cuando el lecho está saturado, se libera la presión y el componente capturado se desorbe. Se alternan dos o más lechos para que la corriente de gas producto sea continua.

La fuerza del PSA es una pureza constante con un flujo estable. Un generador de nitrógeno basado en PSA alcanza una pureza del 99,9 por ciento sin dificultad, y una unidad de purificación posterior puede aumentar esa pureza al 99,999 por ciento o más. Los generadores de oxígeno que utilizan PSA ofrecen entre un 90 y un 95 por ciento de pureza, lo que es suficiente para la mayoría de las aplicaciones de combustión, ozono y aireación.

Separación de membranas

Los sistemas de membrana hacen pasar aire comprimido a través de haces de fibras poliméricas huecas. El oxígeno, el vapor de agua y el dióxido de carbono atraviesan la pared de la fibra más rápido que el nitrógeno, por lo que el nitrógeno permanece en la corriente del producto. No hay piezas móviles en el núcleo de separación, ni ciclo de regeneración ni pérdida de purga. La contrapartida es la pureza: una sola etapa de membrana normalmente produce entre un 95 y un 99,5 por ciento de nitrógeno, dependiendo de la presión y el flujo de alimentación.

Adsorción por oscilación de presión al vacío

VPSA opera según el mismo principio de adsorción que PSA, pero utiliza un soplador de vacío para regenerar el lecho en lugar de simplemente ventilarlo a la atmósfera. Esto reduce la presión de alimentación requerida y reduce el consumo de energía por metro cúbico de producto. Los sistemas VPSA se utilizan principalmente para la producción de oxígeno con caudales de aproximadamente 50 a varios miles de metros cúbicos por hora.

Separación criogénica: la elección correcta sólo a gran escala

La separación criogénica del aire licua el aire y lo destila en oxígeno, nitrógeno y argón. Sigue siendo la mejor opción cuando la demanda supera aproximadamente los 5.000 Nm³/h o cuando se requiere producto líquido. Para la mayoría de las plantas de tamaño mediano, el costo de capital y la intensidad energética de una planta criogénica no están justificados, y los sistemas PSA o de membrana entregan el mismo gas utilizable por una fracción de la inversión.

Generación de nitrógeno: adsorción por cambio de presión versus membranas

El nitrógeno es el producto más común de la separación de gases in situ, por lo que la elección entre PSA y tecnología de membrana se reduce a tres números: la pureza que requiere su proceso, el flujo que necesita mantener y el precio de la electricidad en su sitio.

Para aplicaciones como soldadura por reflujo SMT, atmósferas de tratamiento térmico, recubrimiento farmacéutico y sinterización de metales, pureza superior 99,9 por ciento es la norma. un generador de nitrógeno por adsorción por oscilación de presión es la configuración establecida para este deber. Mantiene una pureza estable del producto en condiciones ambientales variables y, con una etapa de purificación respaldada por carbono, puede producir nitrógeno con oxígeno residual por debajo de 10 partes por millón.

Fabricante y proveedor de plantas y unidades generadoras de nitrógeno industriales PSA Como fabricante, exportador y empresa de plantas y unidades generadoras de nitrógeno PSA industriales a prueba de explosiones de China, Baiao Gas Equipment Co., Ltd Sup... Ver producto →

Cuando el objetivo de pureza se sitúa entre el 95 y el 99,5 por ciento, para aplicaciones como envasado de alimentos, cobertura de tanques, almacenamiento en atmósfera modificada o extinción de incendios, un sistema de membrana ofrece un inicio más rápido, una huella más pequeña y un menor mantenimiento. el generador de nitrógeno de separación de membrana está diseñado para esta gama y es una alternativa práctica cuando el sitio no necesita el hardware de purificación adicional que exige el nitrógeno PSA de alta pureza.

Fabricante, proveedores de generadores de nitrógeno con separación de membrana BAM Zhejiang Baiao Gas Equipment Co., Ltd es un fabricante y proveedor de generadores de nitrógeno con separación de membrana BAM personalizados en China. Principio de trabajo... Ver producto →

Generación de oxígeno: PSA para flujos moderados, VPSA para volúmenes mayores

Los generadores de oxígeno se utilizan en la aireación de aguas residuales, la fundición de vidrio, la lixiviación de cobre y oro, el blanqueo de pulpa y la producción de ozono. El objetivo de pureza en estas aplicaciones suele ser del 90 al 94 por ciento, que está por debajo de lo que muchos compradores asocian con el oxígeno comercial, pero exactamente donde los sistemas de adsorción son más económicos.

A Generador de oxígeno por adsorción por oscilación de presión. Se adapta a flujos de hasta aproximadamente 50 Nm³/h, donde su costo de instalación está muy por debajo de una cadena de suministro criogénica y la recuperación del oxígeno líquido suministrado suele ser inferior a dos años. Por encima de ese flujo, VPSA se vuelve más atractivo porque la regeneración asistida por vacío reduce el requisito de presión de alimentación y el consumo de energía específico. Ambas tecnologías utilizan el mismo adsorbente de zeolita; la diferencia está en cómo se regenera el lecho y cómo se equilibra la energía entre el soplador y la bomba de vacío.

Exportador de generadores de oxígeno con adsorción por oscilación de presión, empresa Como exportador de generadores de oxígeno por adsorción por oscilación de presión de China, la empresa Zhejiang Baiao Gas Equipment Co., Ltd ofrece BAO diseñado a medida... Ver producto →

Recuperación de helio: donde la tecnología de membranas se amortiza sola

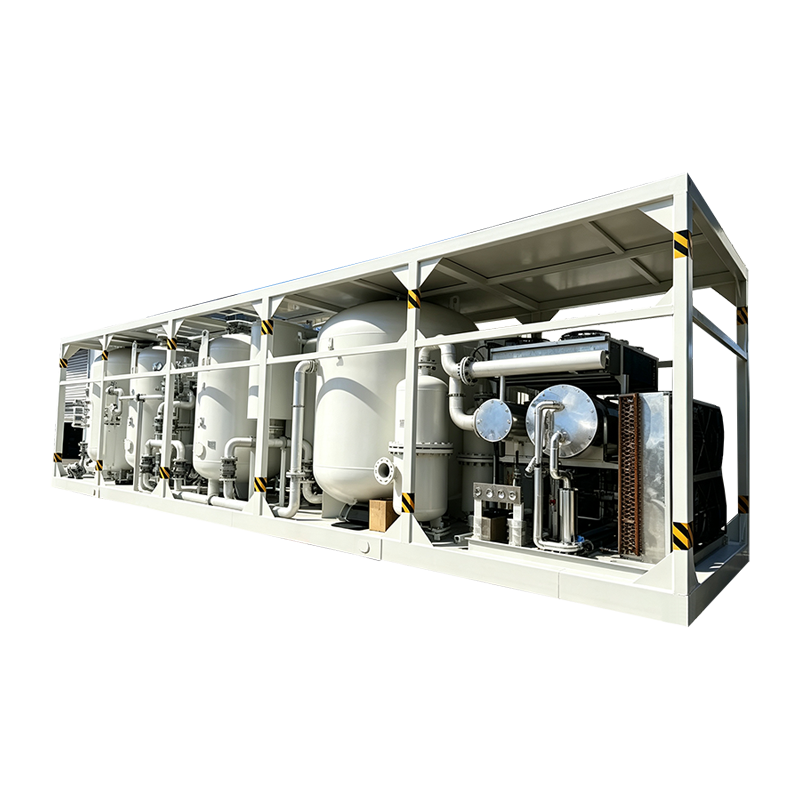

El helio es caro porque es escaso. En el trefilado de cables de fibra óptica, la fabricación de semiconductores y las pruebas de fugas, el helio se consume en grandes volúmenes y, en muchas plantas, aún se ventila después de una sola pasada. Una unidad de recuperación de helio de membrana captura el gas ventilado, elimina el vapor de aceite, el agua y otros contaminantes y devuelve helio en una concentración lo suficientemente alta para su reutilización.

Las tasas de recuperación con tecnología de membranas suelen alcanzar 90 a 98 por ciento , dependiendo de la concentración de alimento y del número de etapas de membrana. Para una planta que utiliza helio continuamente, el período de recuperación generalmente se mide en meses. A diferencia de los generadores de nitrógeno y oxígeno, los sistemas de recuperación de helio siempre se adaptan a la corriente de alimentación específica, porque la composición y los niveles de contaminantes varían de un sitio a otro.

No pase por alto la purificación del gas después del separador.

El equipo de separación elimina el componente objetivo, pero el gas que llega al proceso aún transporta humedad, vapor de aceite y partículas de la alimentación de aire comprimido. La humedad acorta la vida útil del tamiz molecular de carbono en un generador de nitrógeno PSA. Los rastros de oxígeno y humedad en niveles de partes por millón pueden arruinar un lote farmacéutico o un componente electrónico.

Por lo tanto, una cadena de suministro de gas confiable incluye un secador refrigerado o de adsorción, filtros de precisión y, cuando el proceso lo exige, una unidad de desoxigenación o purificación con soporte de carbón aguas abajo del separador. Los compradores que dejan estos componentes fuera de la especificación inicial generalmente los agregan más tarde, con un costo de instalación más alto y, a veces, después de una pérdida de producción evitable.

Un marco práctico para seleccionar equipos de separación de gases.

Una vez que se definen cuatro parámetros, la elección de la tecnología se vuelve en gran medida determinista. Defina estos números antes de comparar equipos:

1. Pureza requerida en el punto de uso, incluido el contenido de oxígeno o humedad permitido.
2. Flujo promedio y máximo durante el día, no solo la demanda nominal.
3. Presión de alimentación disponible del compresor que ya tiene o planea instalar.
4. Horas de funcionamiento anuales, que determinan qué parte del coste de vida útil es energía.

La siguiente tabla resume el entorno operativo típico de las principales tecnologías no criogénicas.

Las cifras de caudal son indicativas porque los valores reales dependen de la presión de alimentación, la temperatura y el diseño de los recipientes de adsorción o haces de membranas. La comparación más importante es el costo unitario de energía. Los sistemas PSA consumen aire comprimido continuamente y utilizan un pequeño flujo de purga durante la regeneración; Los sistemas de membrana no utilizan gas de purga, pero requieren una presión de alimentación más alta para alcanzar la misma pureza. En ambos casos, el compresor es una parte importante de la factura energética total, por lo que se debe especificar un patín de separación de gas junto con el compresor en lugar de como una unidad aislada.

Qué comprobar antes de comprar equipos de separación de gases industriales

El precio de compra de un sistema de separación de gas es una pequeña parte del coste de su vida útil. La electricidad, el reemplazo de adsorbentes, la renovación de los cartuchos de membrana, el mantenimiento y el tiempo de inactividad no programado deciden si la inversión es rentable. Por lo tanto, la evaluación de los proveedores es tan importante como la selección de la tecnología.

Solicite un costo unitario calculado

Una propuesta creíble indica el consumo de aire de alimentación, la demanda de energía específica en kilovatios-hora por metro cúbico de producto y la vida útil esperada de los cartuchos de adsorbente o de membrana en sus condiciones de funcionamiento. Si un proveedor no puede proporcionar estas cifras, la propuesta no está completa.

Inspeccionar la capacidad de fabricación y ejecución del proyecto.

Un patín de separación de gases es el resultado de soldar, tuberías, cableado y pruebas de presión de cientos de componentes. La diferencia entre una fábrica disciplinada y un taller de montaje se nota en los registros de las pruebas de presión, la disposición de los paneles y la calidad de la documentación. Visitando el instalación de fabricación antes de realizar el pedido es una rutina para los compradores experimentados, y es más probable que una fábrica con espacio de producción estandarizado y pruebas internas entregue a tiempo.

Confirmar la estructura postventa.

El adsorbente se degrada, las válvulas se desgastan y los analizadores se desvían. Verifique que el proveedor tenga existencias de repuestos y pueda brindar asistencia en la puesta en marcha. Las causas más comunes del rendimiento deficiente en los sistemas de membrana y PSA son el acondicionamiento incorrecto de la alimentación y las configuraciones de control que varían con el tiempo, no fallas de hardware. Un proveedor cuyo equipo de servicio respalde la puesta en marcha y el ajuste periódico evitará la mayoría de estos problemas.

Comience desde el requisito del proceso y luego retroceda hasta el equipo.

Todo proyecto de separación de gas debe comenzar con un requisito de proceso escrito: para qué se utiliza el gas, qué pureza necesita en el punto de uso, cómo varía el flujo a lo largo del día y qué sucede con la calidad del producto si el suministro de gas se detiene durante una hora. Una vez que se fijan estas condiciones, la decisión tecnológica sigue: PSA cuando la pureza es la prioridad, membranas cuando la simplicidad y la respuesta rápida son importantes, y VPSA cuando el volumen excede el rango económico de un paquete pequeño de PSA.

La misma lógica se aplica ya sea que el proyecto sea un patín único de nitrógeno para una sala de envasado de alimentos o un paquete completo de suministro de gas para una instalación petroquímica. en procesamiento de alimentos y bebidas , la pureza del nitrógeno y la compresión sin aceite suelen ser más críticas que el flujo; en otras industrias, dominan el flujo y el costo de la energía. Los productos a los que se hace referencia en este artículo representan las configuraciones comunes de estas tecnologías y las reglas de selección siguen siendo las mismas.

Si está evaluando equipos de separación de gases industriales para una línea nueva o una planta existente, primero documente sus requisitos de pureza, flujo y presión. entonces discutir la configuración del sistema con un especialista en equipos quién puede traducir esos números en un diseño de PSA, membrana o VPSA con un costo operativo realista.
